Argo

Barriere ON/OFF

_

Argo

Barriere ON/OFF

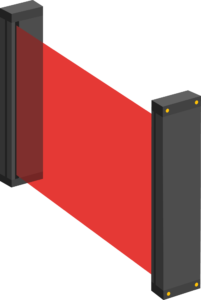

Il sistema di barriere ARGO è formato da un trasmettitore ed un ricevitore in custodie separate.
Genera una fitta rete di raggi che effettuano la scansione dell’area di rilevamento in più direzioni.
L’interruzione anche di un solo raggio causa la commutazione dell’uscita.

Sono ideali per rilevare la presenza ed il passaggio di oggetti con dimensioni ridotte, a partire da un diametro di 0.9mm.
Il sistema di scansione è particolarmente efficace nel rilevamento di lamine con spessore di pochi decimi di millimetro.

Risoluzione

da 1 a 25mm

Esempi di applicazione

Controllo passaggio persone e oggetti

Controllo oggetti abbandonati o lanciati nei gate aeroportuali:
La barriera installata verticalmente è in grado di rilevare un oggetto di dimensione 25 mm lanciato a velocita fino a 200 Km/h, mentre installata orizzontalmente può rilevare un oggetto abbandonato nell’area.

L’abbinamento con una barriera Polaris montata orizzontalmente permette di verificare anche la corretta direzione di passaggio delle persone.

Conteggio e controllo espulsione pezzi

  • Conteggio pezzi in uscita:
    Quando la barriera viene interrotta da una parte in uscita da un impianto attiva l’uscita. Collegando l’uscita a un contatore è possibile sapere quanti pezzi sono usciti.
  • Controllo espulsione pezzi:
    Quando è necessario essere sicuri che l’impianto abbia espulso correttamente un pezzo in lavorazione, la barriera Argo può rilevare la parte lavorata e comunicarlo al sistema, ad esempio all’uscita di una pressa.

I nostri modelli

Modello Lunghezza corpo – H (mm) Altezza di rilevamento – Sh (mm) Tempo di risposta per portate fino a 2m(ms) Tempo di risposta per portate oltre 2m (ms)
ARH 01-40 100 35 0,5 1,2
ARH 01-50 100 45 0,6 1,4
ARH 01-60 100 55 0,7 1,6
ARH 01-70 100 65 0,8 1,9
ARH 01-80 100 76 0,8 2,1
ARH 01-160 180 156 1,5 4
ARH 01-240 260 236 2,1 6
ARH 01-320 340 316 2,8 7,9
ARH 01-400 420 396 3,4 9,8
ARH 01-480 500 476 4 11,7
ARH 01-560 580 556 4,7 13,6
ARH 01-640 660 636 5,3 15,6
ARH 01-720 740 716 6 17,5
ARH 01-800 820 796 6,6 19,4
ARH 01-880 900 876 7,2 21,3
ARH 01-960 980 956 7,9 23,2
ARH 01-1040 1060 1036 8,5 25,2
ARH 01-1120 1140 1116 9,2 27,1
ARH 01-1200 1220 1196 9,8 29
ARH 01-1280 1300 1276 10,4 30,9
ARH 01-1360 1380 1356 11,1 32,8
ARH 01-1440 1460 1436 11,7 34,8
ARH 01-1520 1540 1516 12,4 36,7
ARH 01-1600 1620 1596 13 38,6
ARH 01-1680 1700 1675 13,6 40,5
ARH 01-1760 1780 1755 14,3 42,4
ARH 01-1840 1860 1835 14,9 44,4
ARH 01-1920 1940 1915 15,6 46,3
ARH 01-2000 2020 1995 16,2 48,2
ARH 01-2080 2100 2075 16,8 50,1
ARH 01-2160 2180 2155 17,5 52
ARH 01-2240 2260 2235 18,1 54
ARH 01-2320 2340 2315 18,8 55,9
ARH 01-2400 2420 2395 19,4 57,8
ARH 01-2480 2500 2475 20 59,7
ARH 01-2560 2580 2555 20,7 61,6
ARH 01-2640 2660 2635 21,3 63,6
ARH 01-2720 2740 2715 22 65,5
ARH 01-2800 2820 2795 22,6 67,4
ARH 01-2880 2900 2875 23,2 69,3
ARH 01-2960 2980 2955 23,9 71,2
ARH 01-3040 3060 3035 24,5 73,2
ARH 01-3120 3140 3115 25,2 75,1
ARH 01-3200 3220 3195 25,8 77
ARH 01-3280 3300 3275 26,4 78,9
ARH 01-3360 3380 3355 27,1 80,8
ARH 01-3440 3460 3435 27,7 82,8
Portata standard Portata estesa
Modello di barriera Altezza di rilevamento HS – mm Dimensione corpo H – mm Distanza minima mm Distanza massima mm Tempo di risposta ms Distanza minima mm Distanza massima mm Tempo di risposta ms
AR 02-40 SEb 35 100 50 800 0,8 500 1800 0,9
AR 02-50 SEb 45 100 50 800 0,8 500 1800 1,2
AR 02-60 SEb 55 100 50 800 0,8 500 1800 1,4
AR 02-70 SEb 65 100 50 800 0,8 500 1800 1,6
AR 02-80 SEb 75 100 80 800 0,8 500 1800 1,9
AR-H 02-160 SEb 155 180 150 800 1,2 300 1800 3,8
AR-H 02-240 SEb 235 260 150 800 1,9 300 1800 5,7
AR-H 02-320 SEb 315 340 150 800 2,5 300 1800 7,6
AR-H 02-400 SEb 395 420 150 800 3,2 300 1800 9,6
AR-H 02-480 SEb 475 500 150 800 3,8 300 1800 11,5
AR-H 02 -560 SEb 555 580 150 800 4,4 300 1800 13,4
AR-H 02 -640 SEb 635 660 150 800 5,1 300 1800 15,3
AR-H 02 -720 SEb 715 740 150 800 5,7 300 1800 17,2
AR-H 02 -800 SEb 795 820 150 800 6,4 300 1800 19,2
AR-H 02 -880 SEb 875 900 150 800 7 300 1800 21,1
AR-H 02 -960 SEb 955 980 150 800 7,6 300 1800 23
AR-H 02-1040 SEb 1035 1060 150 800 8,3 300 1800 24,9
AR-H 02-1120 SEb 1115 1140 150 800 8,9 300 1800 26,8
AR-H 02-1200 SEb 1195 1220 150 800 9,6 300 1800 28,8
AR-H 02-1280 SEb 1275 1300 150 800 10,2 300 1800 30,7
Portata standard Portata estesa
Modello di barriera Altezza di rilevamento HS – mm Dimensione corpo H – mm Distanza minima mm Distanza massima mm Tempo di risposta ms Distanza minima mm Distanza massima mm Tempo di risposta ms
AR 04- 40 35 100 50 800 0,8 500 4500 0,8
AR 04- 50 45 100 50 800 0,8 500 4500 0,8
AR 04- 60 55 100 50 800 0,8 500 4500 0,8
AR 04- 70 65 100 50 800 0,8 500 4500 0,8
AR 04- 80 75 100 80 800 0,8 500 4500 0,9
AR 04-100 95 120 100 800 0,8 500 4500 1,9
AR-H 04-160 155 180 150 800 0,8 300 4500 1,9
AR-H 04-240 235 260 150 800 0,9 300 4500 2,8
AR-H 04-320 315 340 150 800 1,2 300 4500 3,8
AR-H 04-400 395 420 150 800 1,6 300 4500 4,8
AR-H 04-480 475 500 150 800 1,9 300 4500 5,7
AR-H 04-560 555 580 150 800 2,2 300 4500 6,7
AR-H 04-640 635 660 150 800 2,5 300 4500 7,6
AR-H 04-720 715 740 150 800 2,8 300 4500 8,6
AR-H 04-800 795 820 150 800 3,2 300 4500 9,6
AR-H 04-880 875 900 150 800 3,5 300 4500 10,5
AR-H 04-960 955 980 150 800 3,8 300 4500 11,5
AR-H 04-1040 1035 1060 150 800 4,1 300 4500 12,4
AR-H 04-1120 1115 1140 150 800 4,4 300 4500 13,4
AR-H 04-1200 1195 1220 150 800 4,8 300 4500 14,4
AR-H 04-1280 1275 1300 150 800 5,1 300 4500 15,3
AR-H 04-1360 1355 1380 150 800 5,4 300 4500 16,3
AR-H 04-1440 1435 1460 150 800 5,7 300 4500 17,2
AR-H 04-1520 1515 1540 150 800 6 300 4500 18,2
AR-H 04-1600 1595 1620 150 800 6,4 300 4500 19,2
AR-H 04-1680 1675 1700 150 800 6,7 300 4500 20,1
AR-H 04-1760 1755 1780 150 800 7 300 4500 21,1
AR-H 04-1840 1835 1860 150 800 7,3 300 4500 22
AR-H 04-1920 1915 1940 150 800 7,6 300 4500 23
AR-H 04-2000 1995 2020 150 800 8 300 4500 24
AR-H 04-2080 2075 2100 150 800 8,3 300 4500 24,9
AR-H 04-2160 2155 2180 150 800 8,6 300 4500 25,9
AR-H 04-2240 2235 2260 150 800 8,9 300 4500 26,8
AR-H 04-2320 2315 2340 150 800 9,2 300 4500 27,8
AR-H 04-2400 2395 2420 150 800 9,6 300 4500 28,8
AR-H 04-2480 2475 2500 150 800 9,9 300 4500 29,7
AR-H 04-2560 2555 2580 150 800 10,2 300 4500 30,7
Portata standard Portata estesa
Modello di barriera Altezza di rilevamento HS – mm Dimensione corpo H – mm Distanza minima mm Distanza massima mm Tempo di risposta ms Distanza minima mm Distanza massima mm Tempo di risposta ms
AR 06- 100 95 116 100 800 0:08 500 4500 1,2
AR 06- 200 180 212 150 800 0:08 500 4500 2,4
Portata standard Portata estesa
Modello di barriera Altezza di rilevamento HS – mm Dimensione corpo H – mm Distanza minima mm Distanza massima mm Tempo di risposta ms Distanza minima mm Distanza massima L mm Distanza massima LL mm Tempo di risposta ms
AR 08- 80 70 100 80 800 0,8 500 4500 6000 0,9
AR 08- 100 95 116 100 800 0,8 500 4500 6000 0,9
AR 08- 160 155 180 150 800 0,8 500 4500 6000 1,9
AR-H 08- 200 190 212 150 800 0,8 300 4500 8000 1,9
AR-H 08 – 240 235 260 150 800 0,9 300 4500 6000 2,8
AR-H 08- 300 280 308 150 800 0,8 300 4500 8000 2,8
AR-H 08- 400 380 404 150 800 0,8 300 4500 8000 3,8
AR-H 08- 500 480 500 150 800 0,8 300 4500 8000 4,8
AR-H 08- 600 570 596 150 800 1,9 300 4500 8000 5,7
AR-H 08- 700 670 692 150 800 2,2 300 4500 8000 6,7
AR-H 08- 800 760 788 150 800 2,5 300 4500 8000 7,6
AR-H 08- 900 860 884 150 800 2,8 300 4500 8000 8,6
AR-H 08- 1000 960 980 150 800 3,2 300 4500 8000 9,6
AR-H 08- 1050 1050 1076 150 800 3,5 300 4500 8000 10,5
AR-H 08- 1150 1150 1172 150 800 3,8 300 4500 8000 11,5
AR-H 08- 1250 1240 1268 150 800 4,1 300 4500 8000 12,4
AR-H 08- 1350 1340 1364 150 800 4,4 300 4500 8000 13,4
AR-H 08- 1450 1440 1460 150 800 4,8 300 4500 8000 14,4
AR-H 08- 1550 1530 1556 150 800 5,1 300 4500 8000 15,3
AR-H 08- 1650 1630 1652 150 800 5,4 300 4500 8000 16,3
AR-H 08- 1750 1720 1748 150 800 5,7 300 4500 8000 17,2
AR-H 08- 1850 1820 1844 150 800 6 300 4500 8000 18,2
AR-H 08- 1950 1920 1940 150 800 6,4 300 4500 8000 19,2
AR-H 08- 2000 2010 2036 150 800 6,7 300 4500 8000 20,1
AR-H 08- 2100 2110 2132 150 800 7 300 4500 8000 21,1
AR-H 08- 2200 2200 2228 150 800 7,3 300 4500 8000 22
AR-H 08- 2300 2300 2324 150 800 7,6 300 4500 8000 23
AR-H 08- 2400 2400 2420 150 800 8 300 4500 8000 24
AR-H 08- 2500 2490 2516 150 800 8,3 300 4500 8000 24,9
AR-H 08- 2600 2590 2612 150 800 8,6 300 4500 8000 25,9
AR-H 08- 2700 2680 2708 150 800 8,9 300 4500 8000 26,8
AR-H 08- 2800 2780 2804 150 800 9,2 300 4500 8000 27,8
AR-H 08- 2900 2880 2900 150 800 9,6 300 4500 8000 28,8
AR-H 08- 3000 2980 2900 150 800 9,6 300 4500 8000 28,8
Portata standard Portata estesa
Modello di barriera Altezza di rilevamento HS – mm Dimensione corpo H – mm Distanza minima mm Distanza massima mm Tempo di risposta ms Distanza minima mm Distanza massima L mm Distanza massima LL mm Tempo di risposta ms
AR 12-100 95 116 100 800 0:08 500 4500 8000 0
AR-H 12-200 190 212 150 800 0,8 300 4500 8000 0,4
AR-H 12-300 280 308 150 800 0,8 300 4500 8000 0,9
AR-H 12-400 380 404 150 800 0,8 300 4500 8000 1,4
AR-H 12-500 480 500 150 800 0,8 300 4500 8000 1,9
AR-H 12-600 570 596 150 800 0,8 300 4500 8000 2,4
AR-H 12-700 670 692 150 800 0,9 300 4500 8000 2,8
AR-H 12-800 760 788 150 800 1,1 300 4500 8000 3,3
AR-H 12-900 860 884 150 800 1,2 300 4500 8000 3,8
AR-H 12-1000 960 980 150 800 1,4 300 4500 8000 4,3
AR-H 12-1050 1050 1076 150 800 1,6 300 4500 8000 4,8
AR-H 12-1150 1150 1172 150 800 1,7 300 4500 8000 5,2
AR-H 12-1250 1240 1268 150 800 1,9 300 4500 8000 5,7
AR-H 12- 1350 1340 1364 150 800 2 300 4500 8000 6,2
AR-H 12- 1450 1440 1460 150 800 2,2 300 4500 8000 6,7
AR-H 12- 1550 1530 1556 150 800 2,4 300 4500 8000 7,2
AR-H 12- 1650 1630 1652 150 800 2,5 300 4500 8000 7,6
AR-H 12- 1750 1720 1748 150 800 2,7 300 4500 8000 8,1
AR-H 12- 1850 1820 1844 150 800 2,8 300 4500 8000 8,6
AR-H 12- 1950 1920 1940 150 800 3 300 4500 8000 9,1
AR-H 12- 2000 2010 2036 150 800 3,2 300 4500 8000 9,6
AR-H 12- 2100 2110 2132 150 800 3,3 300 4500 8000 10
AR-H 12- 2200 2200 2228 150 800 3,5 300 4500 8000 10,5
AR-H 12- 2300 2300 2324 150 800 3,6 300 4500 8000 11
AR-H 12- 2400 2400 2420 150 800 3,8 300 4500 8000 11,5
AR-H 12- 2500 2490 2516 150 800 4 300 4500 8000 12
AR-H 12- 2600 2590 2612 150 800 4,1 300 4500 8000 12,4
AR-H 12- 2700 2680 2708 150 800 4,3 300 4500 8000 12,9
AR-H 12- 2800 2780 2804 150 800 4,4 300 4500 8000 13,4
AR-H 12- 2900 2880 2900 150 800 4,6 300 4500 8000 13,9
AR-H 12- 3000 2980 2996 150 800 4,8 300 4500 8000 14,4
Portata standard Portata estesa
Modello di barriera Altezza di rilevamento HS – mm Dimensione corpo H – mm Distanza minima mm Distanza massima mm Tempo di risposta ms Distanza minima mm Distanza massima L4 mm Distanza massima L8 mm Tempo di risposta ms
AR 25-100 95 116 100 800 0,8 500 4500 8000 0,8
AR-H 25-200 190 212 150 800 0,8 300 4500 8000 0,8
AR-H 25-300 280 308 150 800 0,8 300 4500 8000 0,8
AR-H 25-400 380 404 150 800 0,8 300 4500 8000 0,8
AR-H 25-500 480 500 150 800 0,8 300 4500 8000 0,8
AR-H 25-600 570 596 150 800 0,8 300 4500 8000 1,2
AR-H 25-700 670 692 150 800 0,8 300 4500 8000 1,4
AR-H 25-800 760 788 150 800 0,8 300 4500 8000 1,6
AR-H 25- 900 860 884 150 800 0,8 300 4500 8000 1,9
AR-H 25-1000 960 980 150 800 0,8 300 4500 8000 2,1
AR-H 25-1050 1050 1076 150 800 0,8 300 4500 8000 2,4
AR-H 25-1150 1150 1172 150 800 0,8 300 4500 8000 2,6
AR-H 25-1250 1240 1268 150 800 0,9 300 4500 8000 2,8
AR-H 25-1350 1340 1364 150 800 1 300 4500 8000 3,1
AR-H 25-1450 1440 1460 150 800 1,1 300 4500 8000 3,3
AR-H 25-1550 1530 1556 150 800 1,2 300 4500 8000 3,6
AR-H 25-1650 1630 1652 150 800 1,2 300 4500 8000 3,8
AR-H 25-1750 1720 1748 150 800 1,3 300 4500 8000 4
AR-H 25-1850 1820 1844 150 800 1,4 300 4500 8000 4,3
AR-H 25-1950 1920 1940 150 800 1,5 300 4500 8000 4,5
AR-H 25-2000 2010 2036 150 800 1,6 300 4500 8000 4,8
AR-H 25-2100 2110 2132 150 800 1,6 300 4500 8000 5
AR-H 25-2200 2200 2228 150 800 1,7 300 4500 8000 5,2
AR-H 25-2300 2300 2324 150 800 1,8 300 4500 8000 5,5
AR-H 25-2400 2400 2420 150 800 1,9 300 4500 8000 5,7
AR-H 25-2500 2490 2516 150 800 2 300 4500 8000 6
AR-H 25-2600 2590 2612 150 800 2 300 4500 8000 6,2
AR-H 25-2700 2680 2708 150 800 2,1 300 4500 8000 6,4
AR-H 25-2800 2780 2804 150 800 2,2 300 4500 8000 6,7
AR-H 25-2900 2880 2900 150 800 2,3 300 4500 8000 6,9
AR-H 25-3000 2980 2996 150 800 2,4 300 4500 8000 7,2
Disponibile versione L15 con portata massima 15m
Scarica tutti i manuali nella pagina download
Download

Schema elettrico

Schema di collegamento
Dimensioni e ingombro

Opzioni disponibili

Sensibilità

Fissa
Regolabile con trimmer interno

Temporizzatore

Fisso
Regolabile con trimmer interno
Regolabile con trimmer integrato nel tappo
Regolabile con manopola esterna
Regolabile con generazione di un impulso ritardato

Connessioni

Connettore M12
Cavo M12 Pig-Tale
Cavo di lunghezza personalizzabile
Cavo di interconnessione tra RX e TX

Ottica

Tempo di risposta dimezzato
Incremento protezione alla luce solare

Protezioni

Protezione esterna in policarbonato
Protezione con finestra di vetro
Protezione esterna in vetro
Custodia IP69K

Accessori

Kit di 4 staffe per fissaggio laterale o posteriore, consigliato per barriere superiori a 500mm
Cavi di connessione

Uscite

2 push/pull in controfase, 80 mA, protette dal corto circuito

Torna in alto
